4 Responses to “Boitier Ramps 1.4 Ventilé et Classieux !”

  1. MAB

    C’est vraiment pas mal !
    Mais un connecteur à 4 fils est-ce suffisant ?

    Répondre
    • Jean-Philippe

      Je passe 250W au max, 20A. C’est beaucoup mais les gars ont dimensionné la carte pour 33A.

      Répondre
      • MAB

        Je veux dire par là qu’il y a un connecteur de 4 seuls fils…
        Il doit en manquer un peu ?

        Répondre
        • Jean-Philippe

          Plop ! aah ! n’avais pas compris…

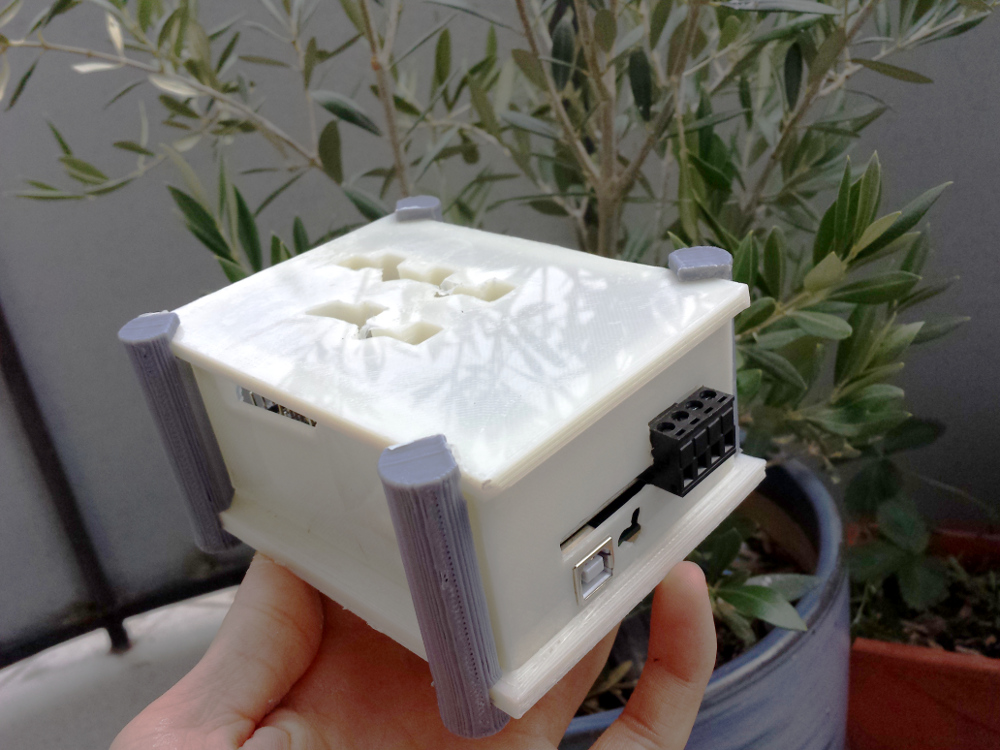

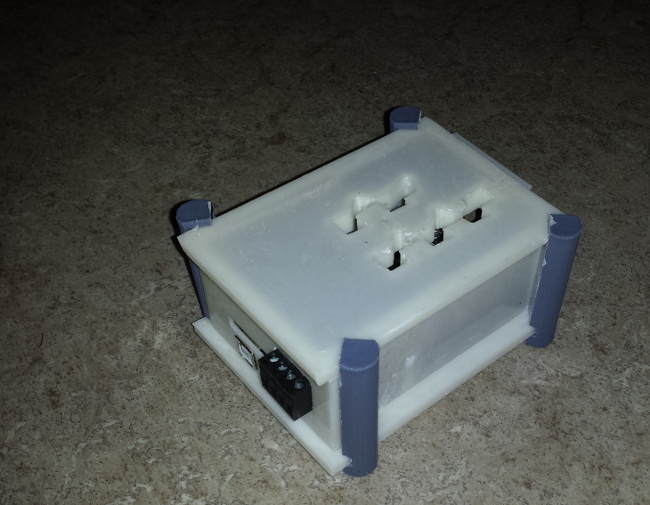

          J’ai ajouter un photo. le connecteur 2 paires sert pour l’alimentation12V. Il y a un bonier 3Paires pour les sorties de puissance (2 tout ou rien via transistor non refroidis et 1 sortie avec mosfet qui communte plus rapidement pour réguler la ventilation)

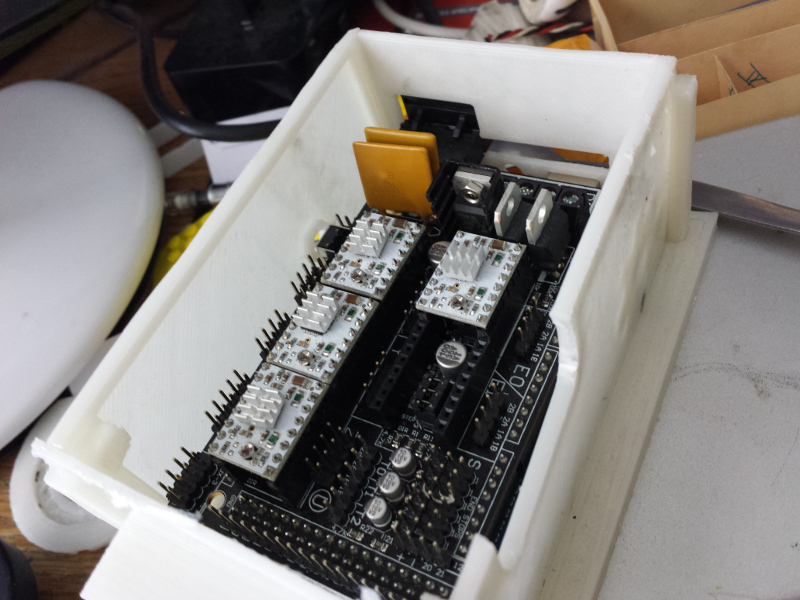

          Et c’est sur la carte elle même que tout se joue : 5 contrôleurs de moteur Pas à Pas, 6 connecteurs de moteur (l’axe Z est contrôlé par une paire de moteur en //). Pour ceux qui connaissent, il reste donc un connecteur libre pour faire une imprimante avec 2 couleurs. Il y a aussi 3 entrée de thermistance et 6 entrée de contacts sec-fin de course.

          Répondre
